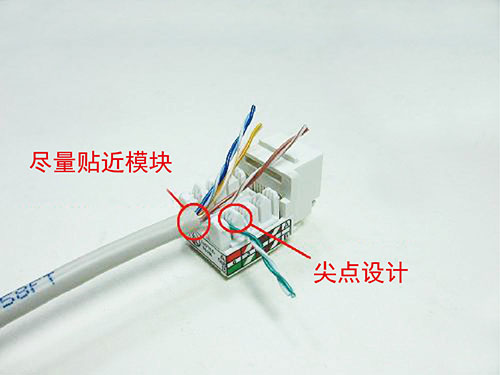

1.将对绞线外被剥开，长约3公分。	2.打线剥线需尽量贴近模块，模块有尖点设计，可节省分线的时间，直接依照色纸线位各别分线完成。	3.分线完成之状况。
4.使用110/Krone专门打线工具垂直打入端子座。	5.将外露余线修剪平整。	6.完成后确认每条线是否有异状。如：凸起、折角。



注意事項：

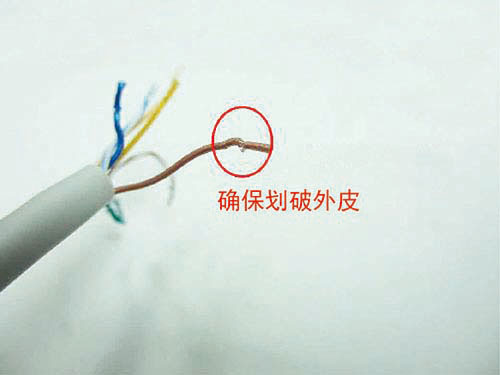

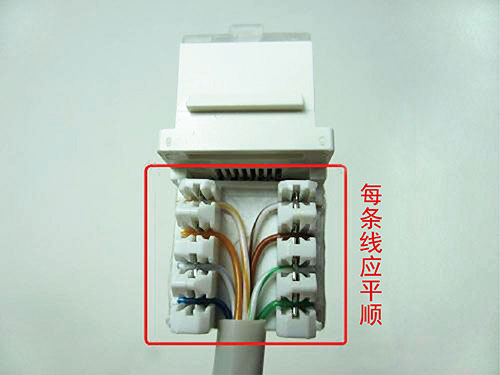

确认芯线有入槽划破外皮才可导通	芯线分线入端子座，不可呈拱型凸起状，不可呈90度折角。



特色说明：
1.可安装于使用者端之桌上型接线盒、埋入式面板内或模组式19〞24Port, 48Port机柜分线跳接面板。

2.具多种颜色选择便于客户管理。

3.接触导线符合国际要求镀金50u”，插拔次数保证750次以上，传输品质稳定。

4.IDC端子适用22~26AWG单股线，并供110/Krone两种工具之使用，模块本体有标示T568A/T568B之线位，方便辨别施工。
IDC端点有分线尖点设计，可节省施工人员入线作业时间。附线槽固定盖可于打线后，使线更稳固于端子上，摇动不松脱，尾端可使用束线带固定电缆，IDC打线次数保证250次以上要求。

5.资讯模组插座附防尘盖，可确保施工期间未使用时，具防尘保护免于受污损，盖上也标示C5e符号，可清楚识别插座等级，便于管理使用及确保传输品质。

6.通过国际宽频认证要求，符合UL94V0防火及环保ROHS绿色标准，确保使用者权益。
