SHIUNN YANG ENTERPRISE CO., LTD.

PLUG 組裝說明

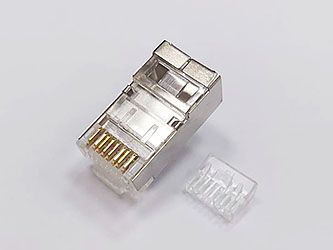

1. SY-FRJ2-45-3  RJ45網路屏蔽水晶頭三件式配件包含主體、分線架及支架。

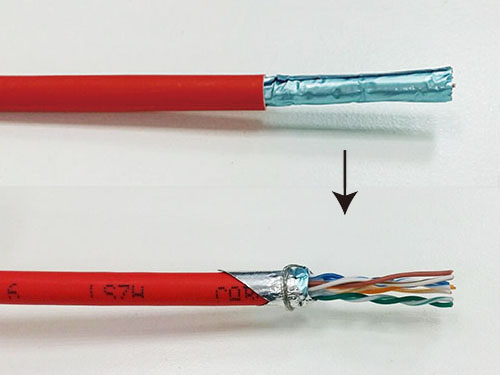

2-1. 將線纜外被剝除20-30mm

2-2. 反摺鋁箔屏蔽層包覆住線材

2-3. 將地線纏繞住鋁箔屏蔽層

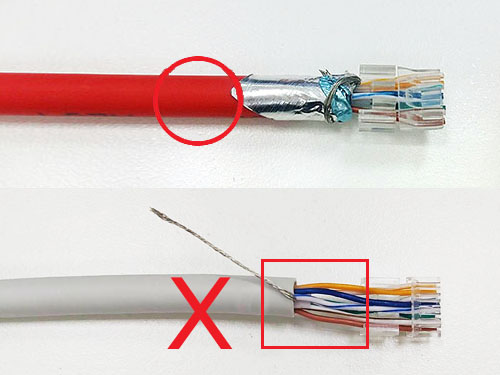

3. 芯線依照線位排列穿入支架。

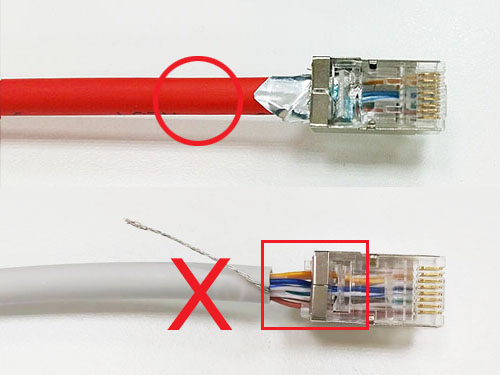

4. 修剪多餘芯線,CABLE推入PLUG主體內。

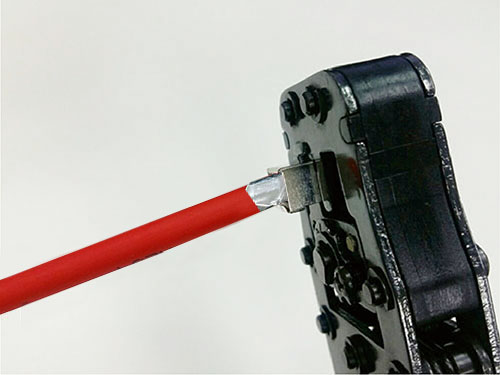

5. 將組裝好的PLUG以手工具鉚壓金片。

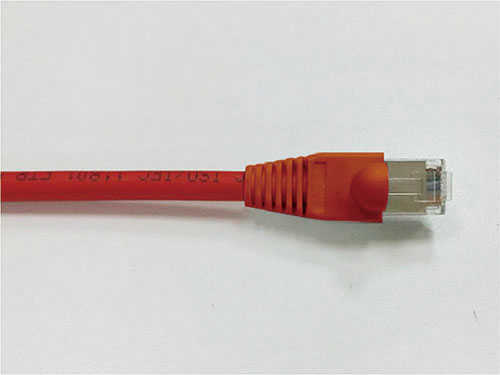

6. (選配品 - RJ45護套) 組裝於護套內。
