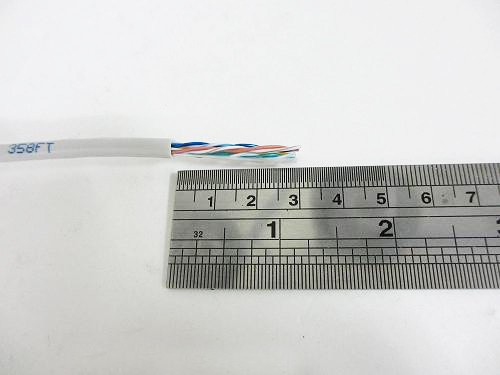

| 1.將對絞線外被剝開，長約3公分。 |

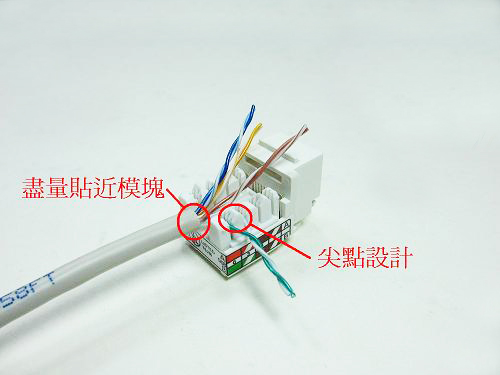

2.打線剝線需盡量貼近模塊，模塊有尖點設計，可節省分線的時間，直接依照色紙線位各別分線完成。 |

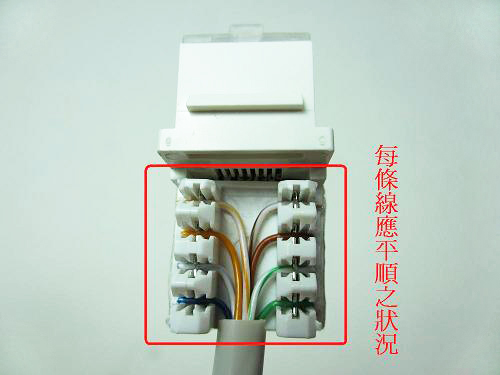

3.分線完成之狀況。 |
 |
 |
 |

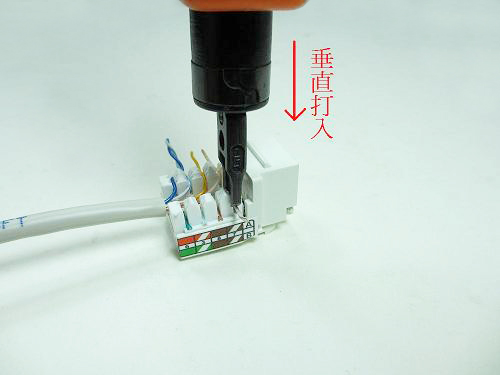

| 4.使用110/Krone專門打線工具垂直打入端子座。 |

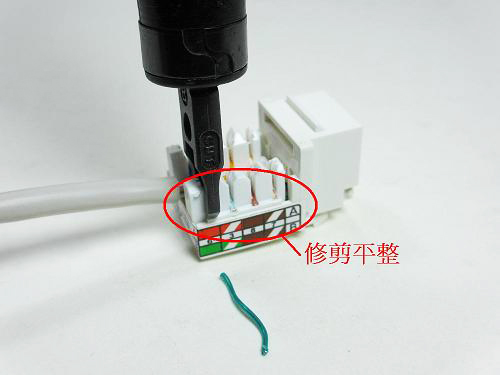

5.將外露餘線修剪平整。 |
6.完成後確認每條線是否有異狀。如：凸起、折角。 |
| 注意事項： |
|
|
 |
 |
|

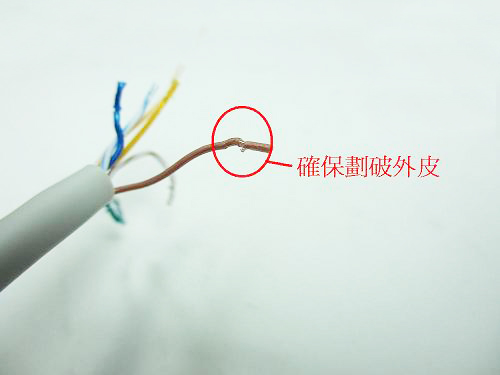

| 確認芯線有入槽劃破外皮才可導通。 |

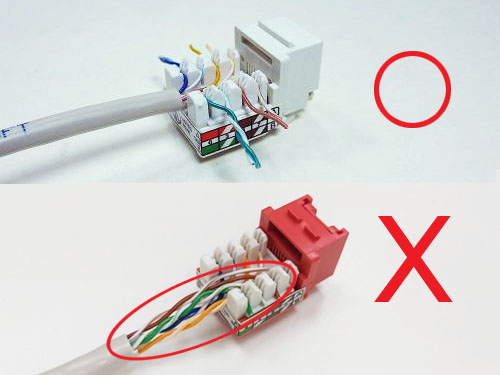

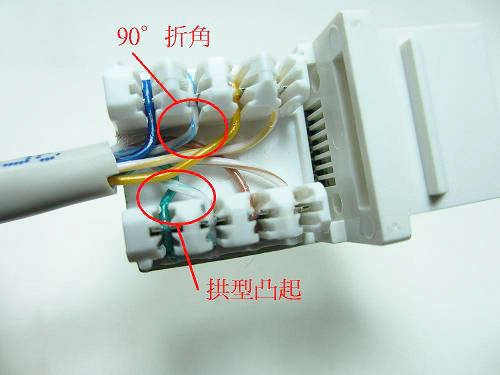

芯線分線入端子座，不可呈拱型凸起狀，不可呈90度折角。 |
|
特色說明 ：
1.可安裝於使用者端之桌上型接線盒、埋入式面板內或模組式19〞24Port, 48Port機櫃分線跳接面板。
2.具多種顏色選擇便於客戶管理。
3.接觸導線符合國際要求鍍金50u”，插拔次數保證750次以上，傳輸品質穩定。
4.IDC端子適用22~26AWG單股線，並供110/Krone兩種工具使用，模塊本體有標式T568A/T568B之線位貼紙，方便辨別施工。 IDC端點有分線尖點設計，可節省施工人員入線作業時間。附線槽固定蓋可於打線後，使線更穩固於端子上，搖動不鬆脫，尾端亦可使用束線帶固定電纜。IDC打線次數保證250次以上要求。
5.資訊模組插座附防塵蓋，可確保施工期間未使用時，具防塵保護免於受污損，蓋上也標示C5e符號，可清楚識別插座等級，便於管理使用及確保傳輸品質。
6.通過國際寬頻認證要求，符合UL94V0防火及環保ROHS綠色標準，確保使用者權益。
